El apilador inteligente de ladrillos y bloques es un equipo inteligente de apilado de ladrillos, diseñado con tecnología patentada y con espacios reservados para la disposición del apilado. Este sistema de apilado de ladrillos y bloques soluciona los problemas del apilado manual, la alta intensidad de mano de obra, la baja eficiencia de producción y la baja mecanización de la carga y descarga del producto terminado en las líneas de producción de bloques simples actuales. Este equipo es el sistema de apilado rápido más reciente. Generalmente, este sistema se instala de forma independiente cerca de la cámara de curado del producto. Para productos bien curados, se pueden apilar in situ o conectar a la línea de producción de bloques para lograr un apilado en línea.
Apilador de ladrillos/bloques totalmente servoaccionado (modelo: MDJ-Z1200A))
La máquina consta de un elevador de palets con ladrillos/bloques curados, una unidad de apilado principal, un empujador/volteador de palets, un paletizador, etc., para lograr un palé sin fondo para el apilado de ladrillos. La máquina se acciona mediante servomotores y sistema neumático, y el accionamiento eléctrico cuenta con un variador de velocidad de frecuencia, lo que se caracteriza por su inteligencia, estabilidad, velocidad, bajo consumo de energía y un tamaño compacto. Esta línea de producción de equipos cuenta con un alto grado de automatización, y todo el proceso se controla mediante un gabinete controlado por computadora, lo que no solo reduce los costos de mano de obra, sino que también mejora la eficiencia y la producción.

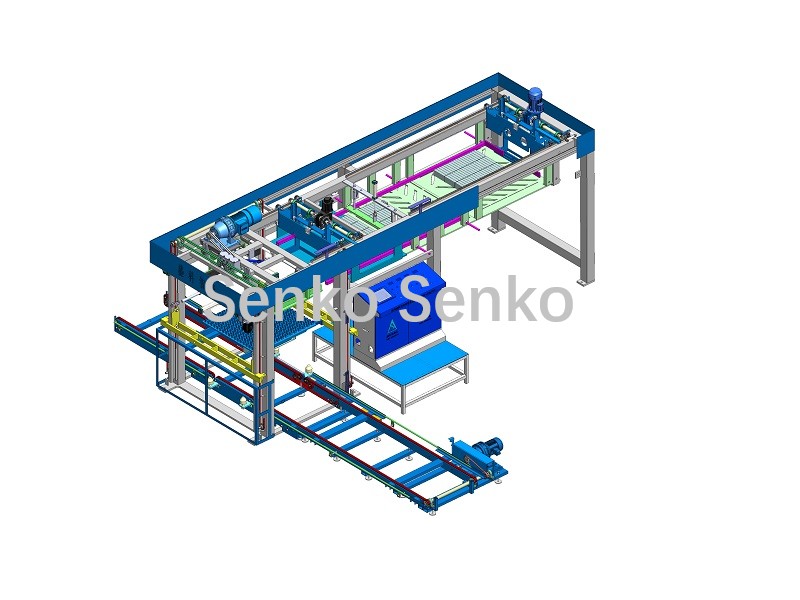

Máquina elevadora para palets cargados con ladrillos/bloques
Los tableros de ladrillo transportados por la carretilla elevadora, cada palé cargado con ladrillos/bloques curados, se transportan a la zona de reserva de elevación de palets. La máquina elevadora toma los palets de ladrillos capa por capa, por delante y por detrás, arriba y abajo, y los envía a la cinta transportadora antes de la separación de los ladrillos/bloques y los palets.

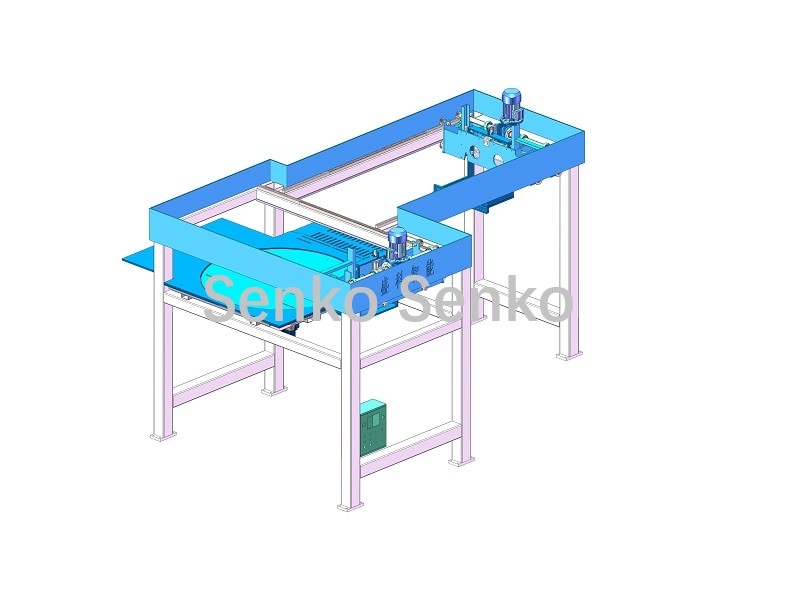

Plato giratorio 1 y empujador de ladrillos/bloques
El empujador 1 empuja los ladrillos/bloques del palé fuera del palé y dentro del plato giratorio 1. El plato giratorio 1 puede girar 90° para cambiar de dirección según los requisitos de la dirección de apilamiento de los ladrillos/bloques, y el empujador 2 empuja los ladrillos/bloques dentro de la máquina apiladora principal.

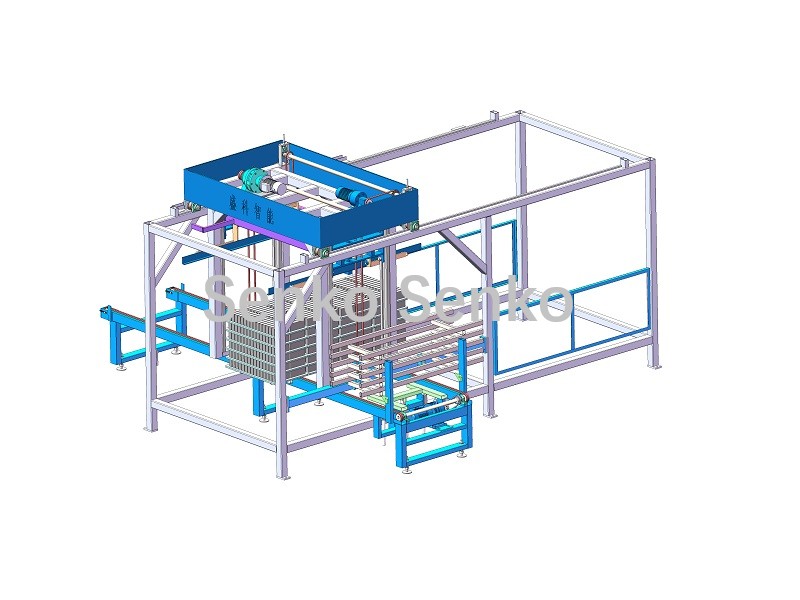

Máquina apiladora principal
El empujador 3 empuja los ladrillos/bloques alimentados hacia la placa de paletización, la cual avanza hasta la posición de apilado. El empujador 4 desciende, detiene los ladrillos/bloques en la placa de paletización, la cual retrocede y se retira, y los ladrillos/bloques caen y se apilan secuencialmente, apilando los ladrillos/bloques curados en un palé. El empujador 4 está controlado por un servomotor que reserva los huecos de la carretilla elevadora. Tras formar el palé, desciende hasta el fondo y unos rodillos expulsan el palé de ladrillos apilados para su empaquetado horizontal y vertical con flejes de acero de plástico PET.

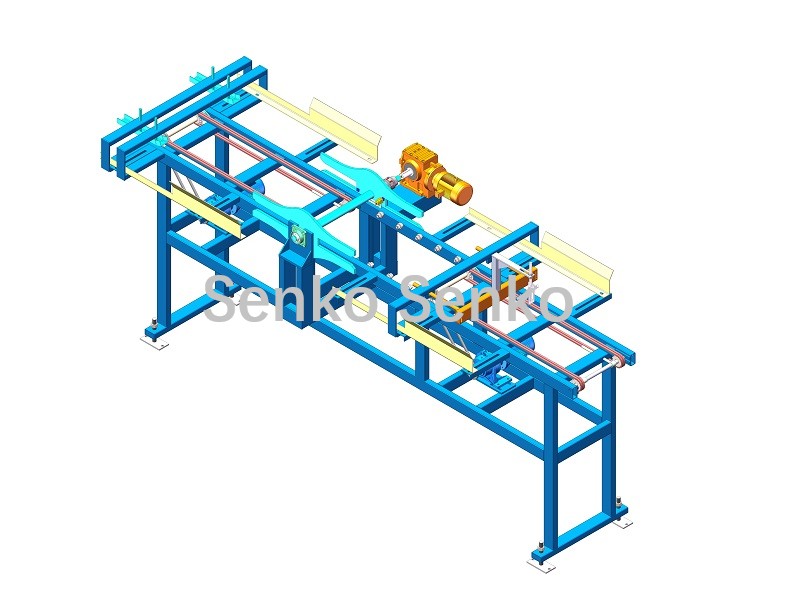

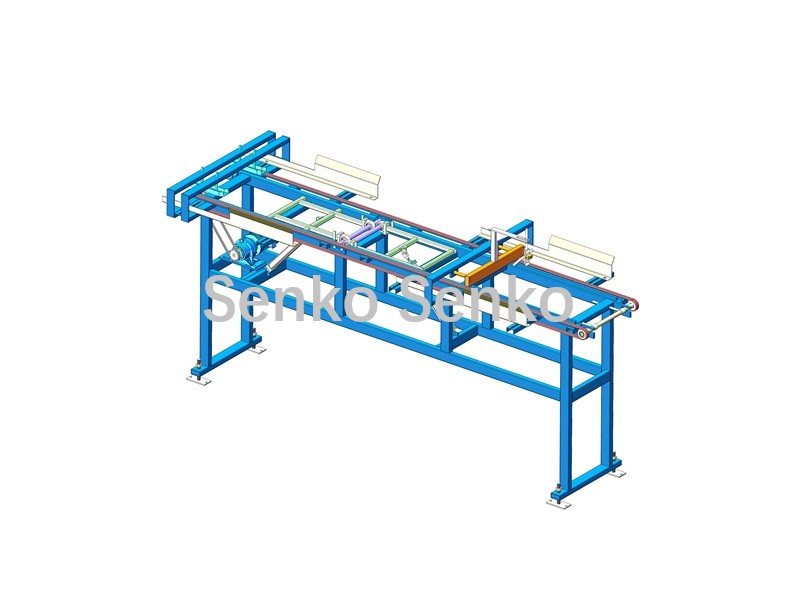

Empujador/volteador de paletas
Tras separar los ladrillos, el palé vacío se transporta mediante una cadena. Se puede instalar un mecanismo de volteo en el transportador de cadena para voltear el palé vacío y, a continuación, empujarlo hacia la máquina paletizadora.

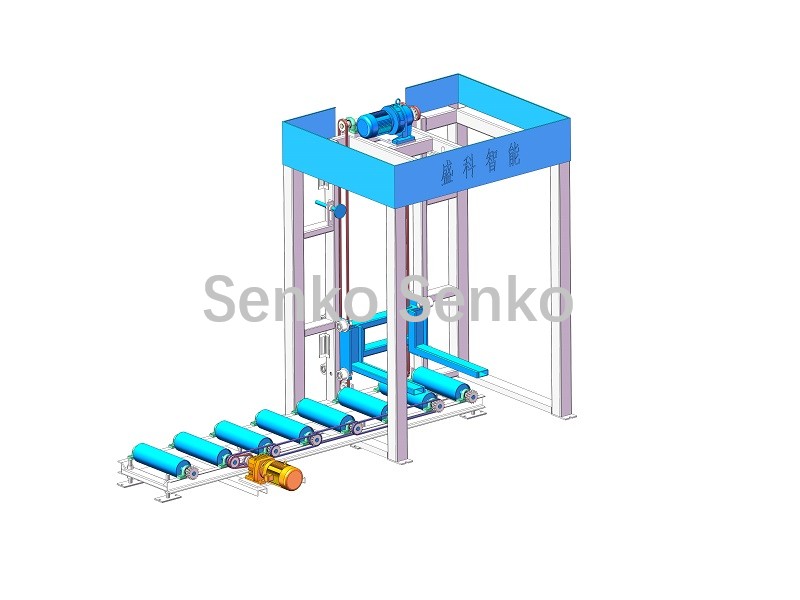

Máquina paletizadora/Apiladora de palets
Los palés vacíos se introducen uno a uno y descienden para apilarlos. Una vez apilados, la pila desciende hasta el fondo y el transportador los expulsa, donde son recogidos por una carretilla elevadora.

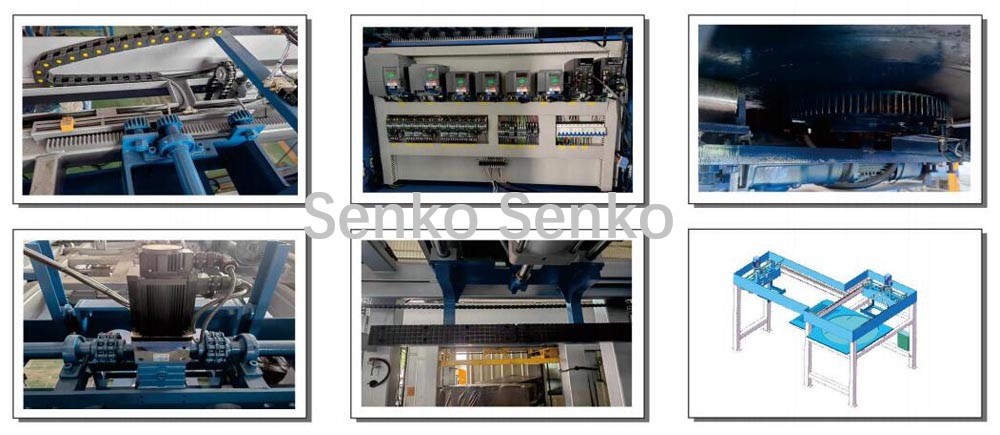

Visualización de la estructura:
Información de parámetros:
| Artículo | Especificación |
| Tamaño del equipo | 16000×7000×3200 mm |
| Potencia total | 33 kW |
| Altura máxima del producto | 200 mm (personalizable) |
| Rango de tamaño de bandeja | 1400-850 mm (personalizable) |
| Formulario de apilamiento | Apilamiento cruzado rectangular o cuadrado |
| Ciclo de apilamiento | 18-23 segundos por capa |
| Tamaño máximo de apilamiento | 1200×1200×1450 mm |
| Potencia del motor del elevador de apilado | 7,5 kW |
| Potencia del motor de empuje (primera, segunda y tercera pulsación) | 2,2 kW |
| Potencia del motor del plato giratorio apilable | 1,1 kW |
| Potencia del motor del plato giratorio | 0,75 kW |

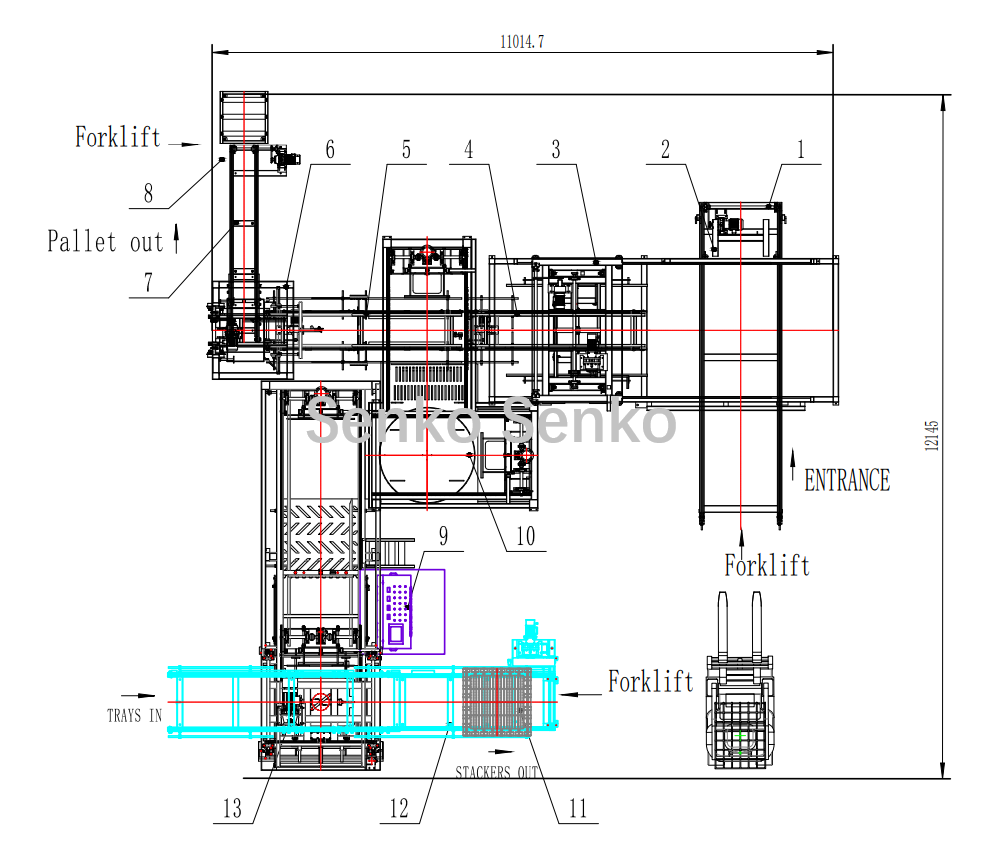

Diseño del proyecto
| 1. Bastidor de descarga de palets | 2. Reciclaje de cuadros | 3. Elevador de palets | 4. Transportador de paletas | 5. Transportador de palets vacíos |
| 6.Máquina paletizadora | 7. Transportador de apilado de paletas | 8. rodillo transportador | 9. Armario de control electrónico | 10.Unidad de plato giratorio |
| 11.Bandeja para apilar ladrillos/bloques | 12. Receptor de pila | 13. Apiladora principal |
Ventajas del producto:
1. Automatización eficiente: reemplaza por completo la operación manual, completa automáticamente la separación, el apilado y la transferencia, ahorra mano de obra y mejora la eficiencia de producción.
2. Orificio de carretilla elevadora ajustable: los orificios de la carretilla elevadora están reservados para cada capa de productos, lo que resulta conveniente para la posterior carga y descarga de la carretilla elevadora, ahorrando así costes de palets.
3. Funcionamiento totalmente automático: no se ve afectado por el clima, funcionamiento eficiente durante mucho tiempo, adecuado para diversos entornos de producción.
4. Carga y descarga eficientes y de bajo daño: carga y descarga posterior con montacargas, alta eficiencia y sin daños a los ladrillos, el número es notable.
5. Función de rotación y disposición flexible: rotación antes del orificio, disposición libre de moldes, para satisfacer diferentes necesidades del producto.

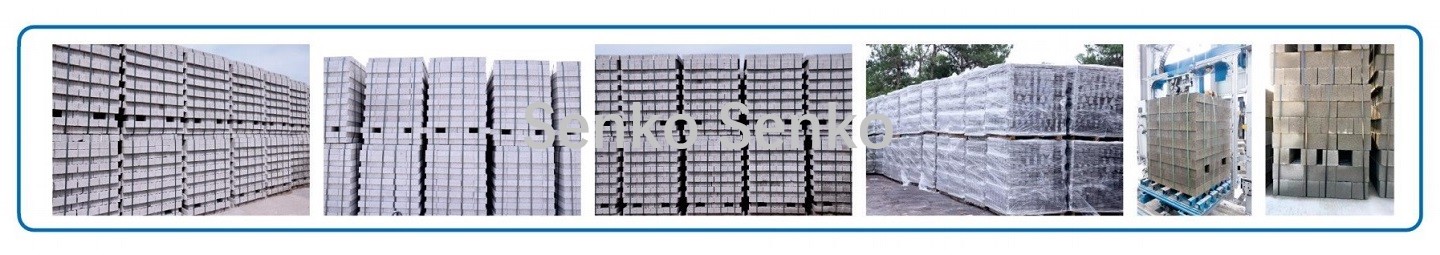

Productos curados apilados:
