El apilador inteligente de ladrillos y bloques es un equipo de apilamiento inteligente diseñado con tecnología patentada y con espacios reservados para la disposición del apilamiento. Este sistema resuelve los problemas del apilamiento manual, la alta intensidad de mano de obra, la baja eficiencia de producción y la escasa mecanización de la carga y descarga del producto terminado en las líneas de producción de bloques convencionales. Este equipo representa el sistema de apilamiento rápido más avanzado. Generalmente, este sistema se ubica de forma independiente cerca de la cámara de curado del producto. Para productos bien curados, se pueden apilar en el sitio o conectarse a la línea de producción de bloques para lograr un apilamiento en línea.
Apilador de ladrillos/bloques totalmente servoaccionado (Modelo: MDJ-Z1200C)
La máquina completa consta de una plataforma elevadora para ladrillos/bloques curados, una unidad de apilamiento principal, un empujador/volteador de plataformas, un paletizador, etc., para lograr una plataforma sin fondo para el apilamiento de ladrillos. Toda la máquina está accionada por servomotores y energía neumática, y el accionamiento eléctrico cuenta con regulación de velocidad por frecuencia variable, lo que le confiere inteligencia, estabilidad, velocidad, bajo consumo de energía y tamaño compacto. Esta línea de producción cuenta con un alto grado de automatización integral, y todo el proceso está controlado por un armario de control informático, lo que no solo reduce los costos laborales, sino que también mejora la eficiencia y la productividad.

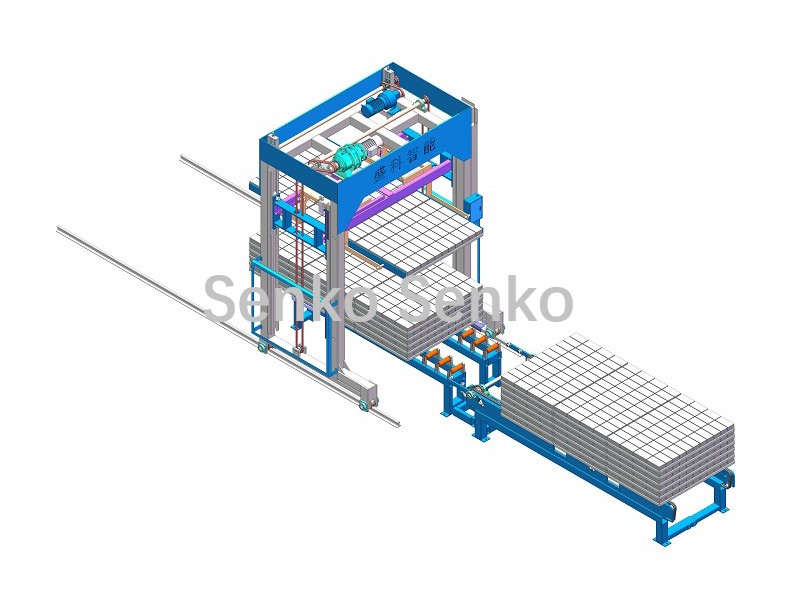

Máquina elevadora para palets cargados con ladrillos/bloques:
Las planchas de ladrillo transportadas por la carretilla elevadora, cada palé cargado con ladrillos o bloques curados, se llevan a la zona de carga y descarga de palés. La máquina elevadora recoge los palés de ladrillo capa por capa, por delante y por detrás, y los envía a la cinta transportadora antes de la separación de los palés de ladrillos o bloques.

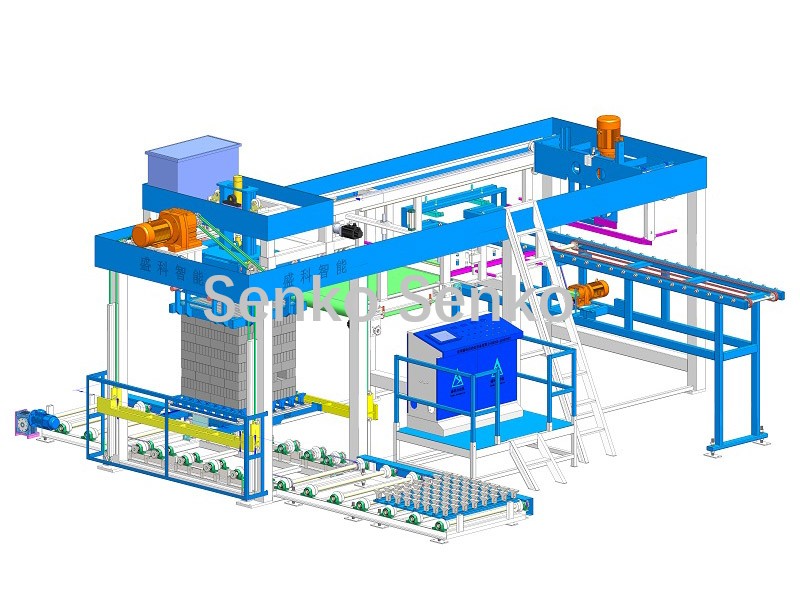

Máquina apiladora principal (doble función):
Función uno: La pinza móvil utiliza la misma guía que el empujador. Puede desplazarse directamente hasta el punto de separación de los ladrillos/bloques del palé. Una vez que el cabezal de sujeción desciende mediante un cilindro elevador para sujetar los ladrillos/bloques, la pinza móvil se sitúa sobre la plataforma giratoria de paletización para apilarlos capa a capa en un palé.
Función dos: El empujador desplaza los ladrillos/bloques desde el palé hacia la cinta transportadora de clasificación. Esta cinta utiliza un servomotor para accionar la transmisión de la correa de rotación de los rodillos, posicionando correctamente los ladrillos. A continuación, la pinza móvil se desplaza a la posición designada sobre la cinta transportadora. Tras el descenso del cabezal de sujeción mediante un cilindro elevador, este se eleva ligeramente y la pinza móvil se desplaza sobre la plataforma giratoria de paletización para apilarlos capa a capa en un palé. Una vez formado el palé, este desciende hasta la parte inferior y los rodillos lo envían para su flejado horizontal y vertical, y su embalaje con correas de acero y plástico PET.

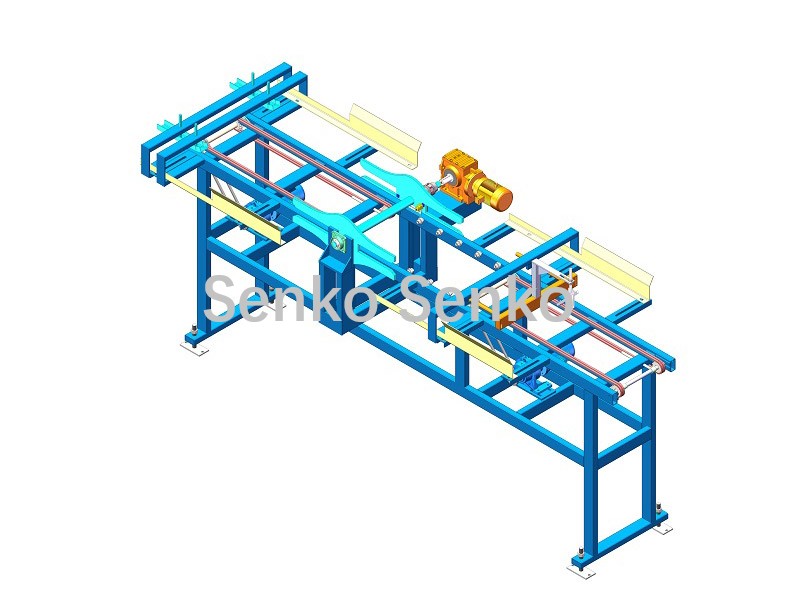

Empujador/Volteador de palés:
Una vez separados los ladrillos, la paleta vacía se transporta hacia adelante mediante una cadena. Se puede configurar un mecanismo de volteo en la cinta transportadora para voltear la paleta vacía, que luego se introduce en la máquina paletizadora.

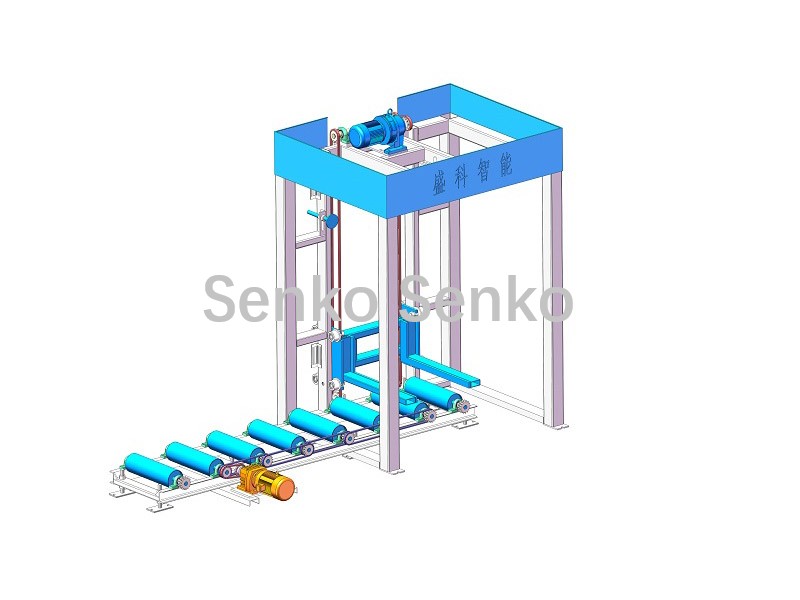

Máquina paletizadora/apiladora de palets:
Los palés vacíos se introducen uno a uno y descienden para apilarlos. Una vez apilados, los palés descienden hasta la parte inferior y la cinta transportadora los expulsa, donde una carretilla elevadora los recoge.
Visualización de la estructura:
Información de parámetros:
| Artículo | MDJ-Z1200C |
| Peso | 12 toneladas |
| Tamaño del equipo | 18000×8000×4500 mm |
| Potencia total | 30 kW |
| Altura máxima del producto | 200 mm (personalizable) |
| Gama de tamaños de bandeja | 1400-850 mm (personalizable) |
| Forma de apilamiento | Apilamiento transversal rectangular o cuadrado |
| Ciclo de apilamiento | 12-18 segundos por capa |
| Tamaño máximo de apilamiento | 1200×1200×1450 mm |
| Potencia del motor del elevador apilable | 7,5 kW |
| Potencia del motor del plato giratorio apilable | 1,1 kW |
| Potencia del motor de empuje | 4,8 kW (Servo) |
| Reductor planetario de potencia con correa de distribución | 2,0 kW |
| Potencia del reductor planetario viajero con pinza | 2,0 kW |
| Pago | Transferencia bancaria o carta de crédito a la vista |
| Origen del producto | Quanzhou, Fujian, China |
| Puerto marítimo | Xiamen |
| Plazo de entrega | 15 días |

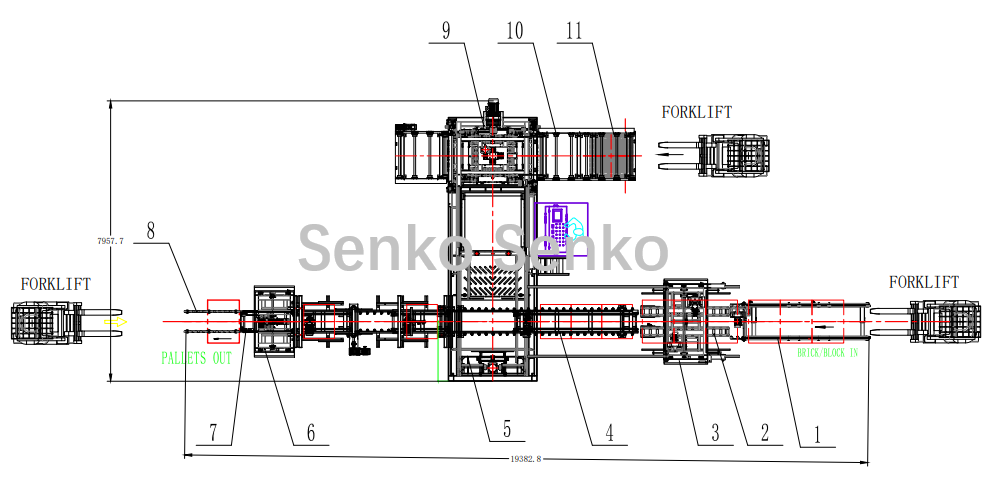

Diseño del proyecto
| 1. Estructura de descarga de palés | 2. Rodillo de descarga de palets | 3. Elevador de paletas | 4. Transportador de palets |
| 5. Empujador de paletas | 6. Unidad de paletización | 7. Cinta transportadora de salida de palets | 8. Estructura de palé |
| 9. Máquina apiladora principal | 10. Bastidor de rodillos del receptor de apilamiento | 11. Bandeja apilable |
Ventajas del producto:
1. Libera la mano de obra, reemplazando a los trabajadores que apilan bloques de ladrillos manualmente y solucionando el problema del manejo de productos pesados.
2. Reserva los orificios para las horquillas de la carretilla elevadora, lo que permite ahorrar en costes de palés.
3. Funcionamiento automatizado, no afectado por las condiciones climáticas.
4. La posterior carga y descarga con montacargas es altamente eficiente, no daña los ladrillos y la cantidad está bien controlada.
5. Sujeción y colocación del cabezal de agarre, asegurando pilas compactas sin dañar los ladrillos.
6. La separación y la recogida/colocación de los bloques de ladrillo se producen simultáneamente, lo que resulta en una mayor eficiencia en el apilamiento (formación de cubos).
Productos curados apilados:
