Máquina de embalaje/flejado rotativa superior

Máquina de embalaje rotativa superior (Modelo: DBJ1200U))

El PLC proporciona el control central y, junto con sensores como interruptores fotoeléctricos, puede detectar automáticamente la posición de los paquetes y optimizar los parámetros de flejado para lograr un flejado de alta precisión. Ofrece una velocidad de flejado rápida y una fuerza de sujeción de hasta 300 kN, lo que garantiza la estabilidad de las pilas de ladrillos durante el transporte. Su diseño modular de estructura metálica en arco es robusto y duradero. Esta flejadora es ideal para líneas de producción modernas de bloques de ladrillo, ya que gestiona de forma eficiente el flejado final de bloques de hormigón celular y otros bloques de construcción. Gracias al flejado automatizado, el equipo puede operar de forma continua durante periodos prolongados, lo que supone un ahorro significativo de mano de obra, una mayor eficiencia de la línea de producción y una reducción de la rotura de ladrillos durante el proceso de flejado. Es una opción ideal para empresas de materiales de construcción que buscan modernizar sus procesos.

Principio de funcionamiento:

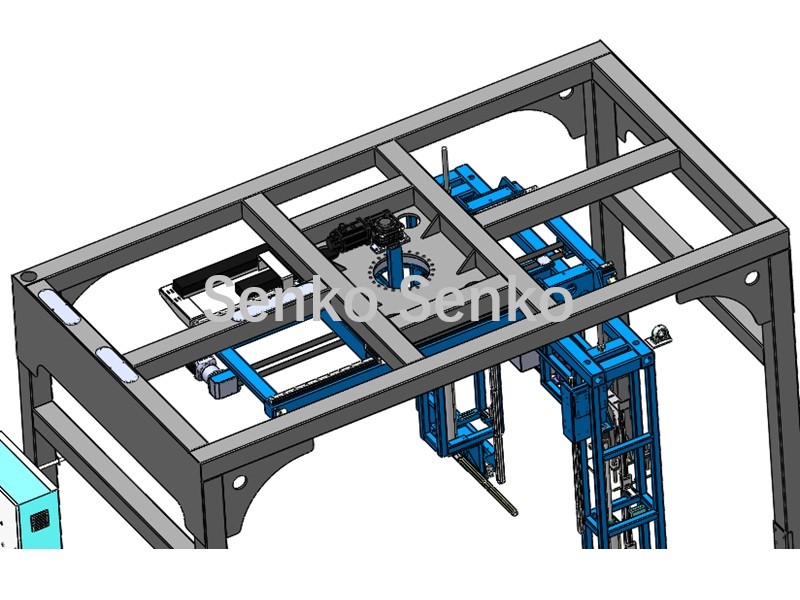

Mecanismo giratorio

Con la pila de ladrillos/bloques fija, el cabezal de embalaje y la ranura para la eslinga en el bastidor se deslizan hacia adelante y hacia atrás para agrupar horizontalmente los artículos con flejes de PET. Luego, el cabezal de embalaje y la ranura para la eslinga giran 90° para agrupar verticalmente los artículos con flejes de PET.

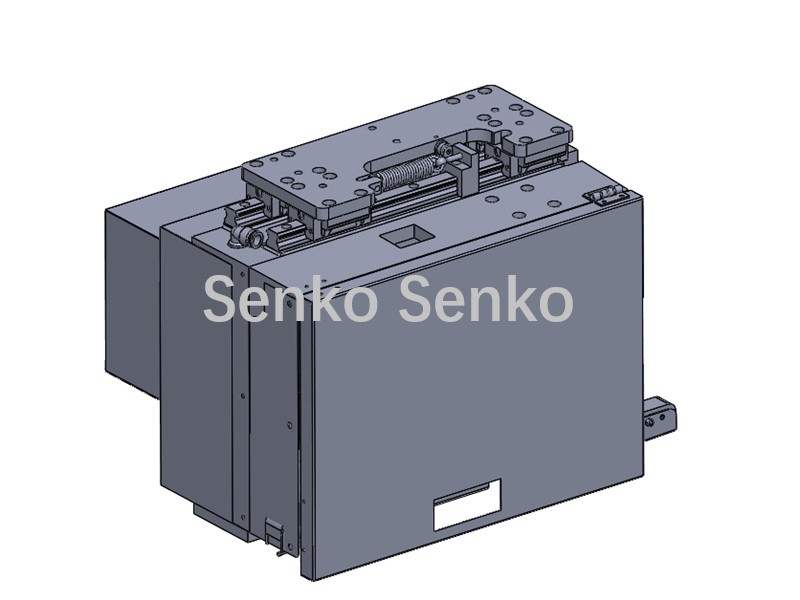

Cabezal de fusión por calor de fricción

Esta unidad integra alimentación, tensado y corte de flejes mediante servomotores, además de un sistema de unión por fricción rotativa de alta velocidad. Puede alcanzar una fuerza de flejado de hasta 300 kN y se desplaza verticalmente para adaptarse a diferentes alturas de apilamiento.

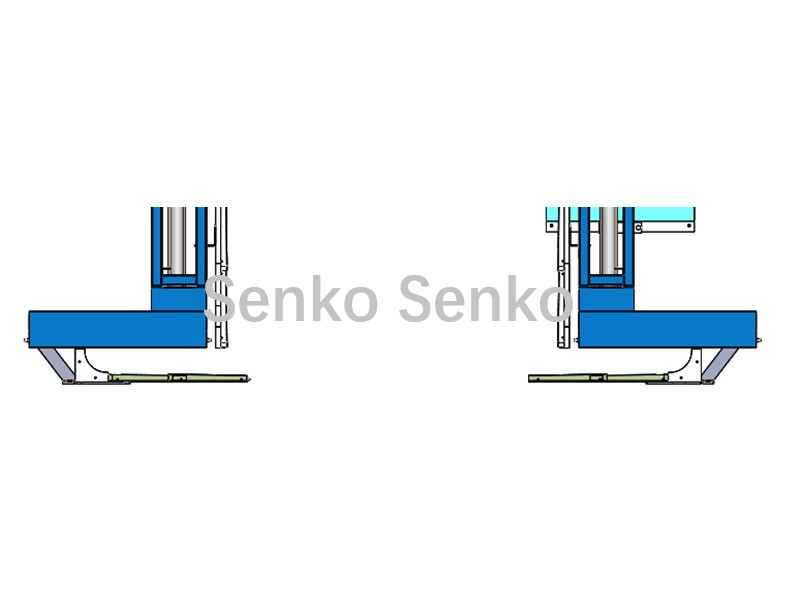

Mecanismo de honda

Una eslinga retráctil pasa por la parte inferior del palé y, en conjunto con la parte superior, forma un circuito cerrado de agrupamiento.

Visualización de la estructura:




Información de parámetros:

Artículo	DBJ1200U
Tamaño del equipo	2600×4200×3250 mm
Fuente de alimentación	Trifásico 380V/50-60HZ
Fuerza	6 kW
Peso total	2T
Fuerza de apriete máxima	3500N (Ajustable)
Velocidad de sujeción	2-4,2 m/s (ajustable)
Ciclo de unión	180 segundos/pila
Tamaño de encuadernación	1200×1200 mm (Personalizable)
Altura de encuadernación	900-1400 mm (personalizable)
Material de la correa de flejado	Fleje de PET apto para maquinaria
Especificaciones de la correa de flejado	Ancho (15 mm) × Grosor (0,8 mm)
Potencia del motor de disco giratorio superior	2,0 kW
Reductor de engranajes planetarios de marcha	1,0 kW
Pago	Transferencia bancaria o carta de crédito a la vista
Origen del producto	Quanzhou, Fujian, China
Puerto marítimo	Xiamen
Plazo de entrega	15 días

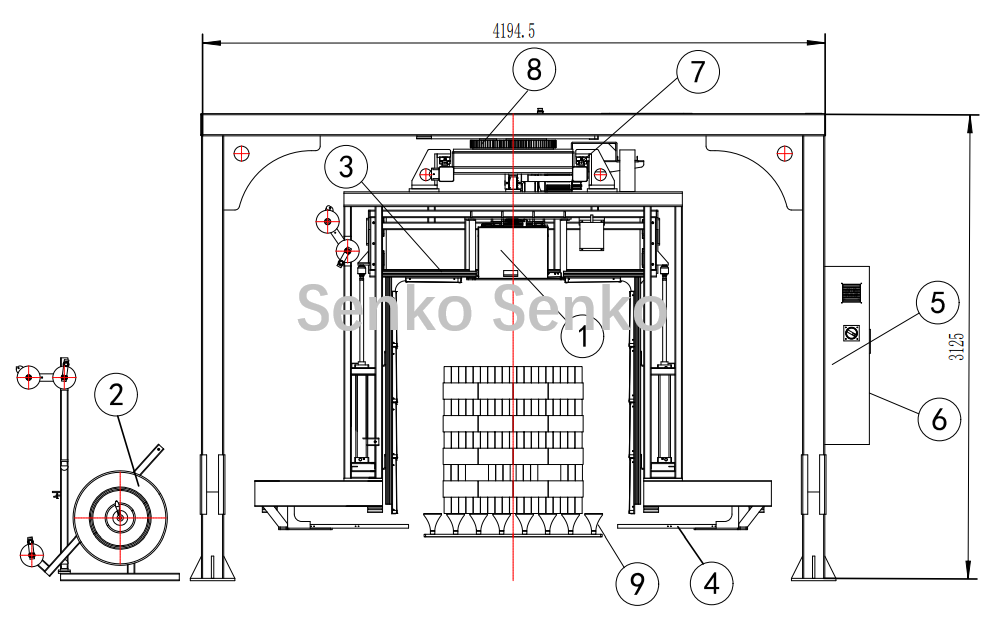

Diseño del proyecto

1. Cabezal de fusión por calor de fricción	2,Sviajes Liberador	3. Ranura para honda
4. Mecanismo de honda	5. Armario de control electrónico	6. Botón de operación
7. Riel guía de traslación	8. Soporte para plato giratorio	9, Bandeja de transporte

Ventajas del producto:

1. Cabezal de flejado digital inteligente, sin selección ni rotura de flejes, la fuerza de tensión se puede ajustar arbitrariamente mediante CNC;

2. Control servo, pantalla táctil, funcionamiento sencillo y rápido;

3. Sustituye a dos personas en el flejado y embalaje manual; operación mecanizada.

4. Unión por fricción neumática, estable y de fácil mantenimiento.

Productos curados apilados:
